Двутавровая балка: размеры и цены

Что такое двутавровая балка

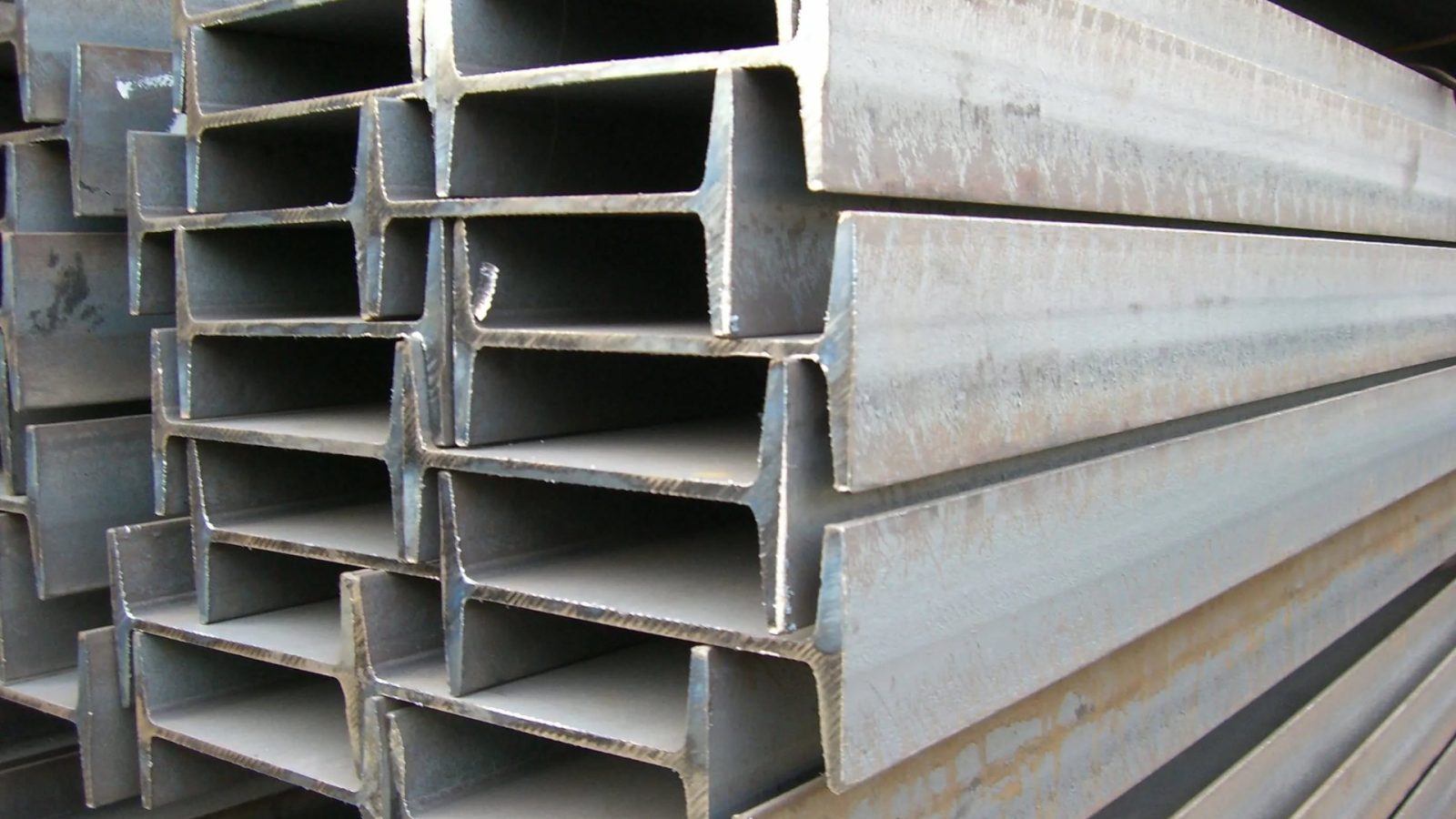

Двутавр — прокатный профиль в виде буквы «Н», положенной на бок: две горизонтальные полки, соединённые вертикальной стенкой. Форма выбрана расчётом. При изгибе балки крайние волокна сечения нагружены максимально, а середина — почти нет; двутавр убирает металл из середины и оставляет его в полках. Результат: при одинаковой массе двутавр держит изгиб в несколько раз лучше квадратного или прямоугольного сечения.

Отсюда его положение в металлоконструкциях: двутавр — это профиль перекрытий и колонн, основа несущего каркаса. Полки работают на растяжение и сжатие, стенка — на срез.

Типы Б, Ш, К и М

Буква после номера определяет пропорции сечения и, следовательно, задачу профиля.

• Б — нормальный двутавр. Ширина полки примерно вдвое меньше высоты. Работает на изгиб в одной плоскости: балки перекрытий и покрытий, прогоны, ригели, перемычки.
• Ш — широкополочный. Полка около 0,7 высоты. Ставится на больших пролётах, где нужна и изгибная жёсткость, и устойчивость плоской формы изгиба: подкрановые балки, ригели рам.
• К — колонный. Полка примерно равна высоте, сечение почти квадратное. Это профиль сжатых стержней: колонны каркаса, стойки, связи, свайный профиль.
• М — монорельсовый (ГОСТ 19425-74). Подвесные пути: по нижней утолщённой полке катятся колёса тали, уклон внутренних граней ограничен 12 %.

На складе — четыре группы: Б от 12 до 60, Ш от 20 до 40, К от 20 до 40 и М от 24 до 45, всего 37 позиций, длина хлыста 12 м.

Номера и вес: как читать сортамент

Здесь начинается место, где ошибаются чаще всего, и ошибка стоит дорого.

Один и тот же номер по разным стандартам — это разные профили с разной массой. «Двутавр 20» по ГОСТ 8239-89 весит 21,0 кг/м и имеет полку 100 мм; «20К1» по ГОСТ 26020-83 — 41,5 кг/м с полкой 200 мм. Заказ «балка 30» без указания стандарта означает три разных товара: 36,5 кг/м (двутавр № 30 по ГОСТ 8239-89), 32,9 кг/м (30Б1 по ГОСТ 26020-83) или 32,0 кг/м (30Б1 по СТО АСЧМ 20-93).

Расхождение между ГОСТ 26020-83 и СТО АСЧМ 20-93 доходит до 18 %: у 60Б1 это 106,2 против 94,6 кг/м. И это не разночтение справочников, а разные профили: 40Б1 по ГОСТ имеет высоту 392 и полку 165 мм, по СТО — 396 и 199 мм.

Теоретическая масса погонного метра, кг:

Двутавры М по ГОСТ 19425-74: 24М — 38,3 кг/м, 30М — 50,2, 36М — 57,9, 45М — 77,6.

Отдельно: в ГОСТ 26020-83 нет 25-й группы вообще — размерный ряд идёт 20 → 23 → 26. Профили 25Б1, 25Б2, 25Ш1, 25К1 и 25К2 существуют только в СТО АСЧМ 20-93 и ГОСТ Р 57837-2017, а 25Ш2 — только в ГОСТ Р 57837-2017. Если в проекте стоит «25Б1 по ГОСТ 26020-83», в спецификации ошибка.

Полная таблица с пересчётом на хлысты — Справочник: вес балки, цены по каждому профилю — в таблице выше.

Как выбрать балку

• Сначала стандарт, потом номер. Прежде чем сравнивать цены за тонну, убедитесь, что сравниваете один и тот же профиль. Разница между «30Б1 по ГОСТ» и «30Б1 по СТО» — почти килограмм на метр, то есть больше десяти килограммов на хлыст.
• Тип — по схеме работы. Изгиб в одной плоскости — Б. Большой пролёт или нагрузка с двух сторон — Ш. Сжатие, колонна, стойка — К. Подвесной путь — М и только М: у остальных профилей нижняя полка не рассчитана на качение колеса.
• Высота — по пролёту. Она входит в расчёт квадратично, поэтому увеличение высоты профиля даёт куда больший эффект, чем утолщение полок при той же высоте.
• Марка стали — по температуре и ответственности. Ст3пс и Ст3сп для обычных условий; 09Г2С, 09Г2СД, 10ХСНД и стали классов С345, С375 — для нагруженных конструкций и низких температур.

ГОСТ и характеристики двутавровой балки

• ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» — межгосударственный стандарт; в России действие прекращено 30.11.2018, в СНГ и Казахстане продолжает применяться.
• СТО АСЧМ 20-93 — стандарт ассоциации «Черметстандарт», не ГОСТ. По нему составлен ходовой сортамент российских заводов: те же типы Б, Ш, К, но другая геометрия и масса.
• ГОСТ Р 57837-2017 — национальный стандарт РФ, действует с 01.05.2018; его сортамент вобрал профили СТО АСЧМ 20-93.
• ГОСТ 8239-89 — двутавр с уклоном внутренних граней полок 6–12 %, обозначается числом без буквы. В России действие прекращено 30.11.2018.
• ГОСТ 19425-74 — двутавры и швеллеры специальные, монорельсовые профили М.

Сортаментные стандарты марок стали не устанавливают — только размеры и массу. Марка задаётся в заказе стандартом технических условий: ГОСТ 535-2005, ГОСТ 19281-2014, ГОСТ 27772-2015. Пример полного обозначения: «Двутавр 20Б1-СТО АСЧМ 20-93 / 345-09Г2С-12 ГОСТ 19281-89».

Применение двутавровой балки

• Перекрытия и покрытия — главные балки и второстепенные прогоны, тип Б.
• Каркасы промышленных зданий — ригели рам и подкрановые балки, тип Ш.
• Колонны и стойки — тип К; сечение, близкое к квадратному, устойчиво в обеих плоскостях.
• Подвесные крановые пути — тип М, по нижней полке движется таль.
• Мосты, эстакады, опоры — балочные пролётные строения.
• Свайные и шпунтовые работы — колонный профиль как свая.

Резка и доставка двутавровой балки

Режем на своей базе в Астане — газовой резкой. Двутавр большого номера — материал, который на объекте резать неудобно и небезопасно: у 40К2 масса погонного метра больше 170 кг, и обрезок в полтора метра уже не поднимается руками.

Доставка бесплатная вне зависимости от объёма заказа и региона. Машины свои, длиной 6–12 м; двенадцатиметровый хлыст балки требует именно длинномера, и это тот случай, когда транспорт определяет саму возможность поставки. Возможна отправка железной дорогой. Подробнее — Доставка, расценки на резку — в разделе Прайс.

Как заказать двутавровую балку

Отгружаем по звонку. Назовите профиль вместе со стандартом — «30Б1 по СТО АСЧМ 20-93», а не просто «балка 30»: это единственный способ гарантировать, что приедет то, что посчитано в проекте. Дальше нужны длины элементов и количество.

Если в проекте профиль указан по стандарту, которого нет в наличии, менеджер подберёт соответствие по геометрии и массе и покажет разницу в числах — решение остаётся за вашим конструктором. Прямые телефоны — в разделе Отдел продаж. Склад: Астана, ул. Тайбурыл 23/1, район ТЭЦ-1.
