Сетка сварная армирующая

Что такое сварная сетка

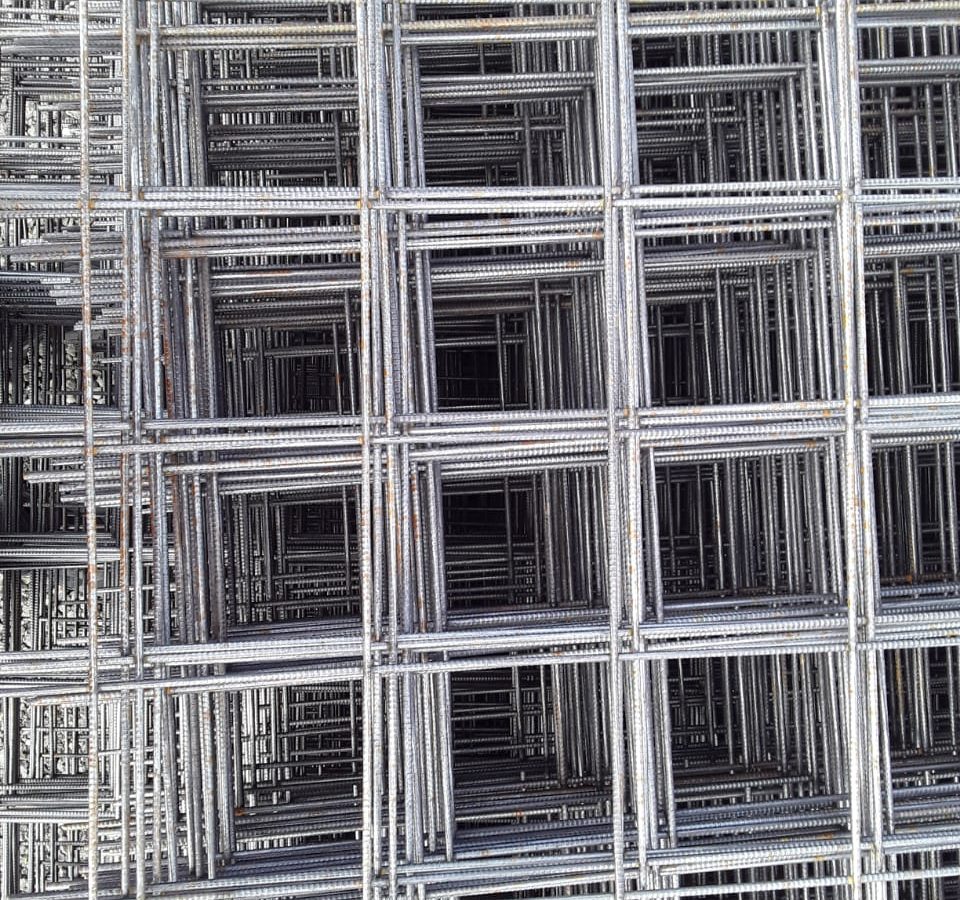

Сварная сетка — полотно из продольных и поперечных стержней, соединённых в каждом пересечении контактной точечной сваркой. От плетёной рабицы её отличает главное: сварная сетка жёсткая. Она не тянется по диагонали, держит геометрию ячейки и потому может работать как арматура — то есть воспринимать растяжение в бетоне, а не просто ограждать пространство.

Качество сварки нормируется прямо: стандарт допускает не более двух несваренных пересечений на квадратный метр. Больше — брак, и это тот параметр, который стоит проверить при приёмке партии, посчитав пересечения на случайно выбранном участке.

Виды сварной сетки

Разделение идёт по диаметру стержня, и от него зависит всё остальное.

• Тяжёлые сетки — стержни диаметром 12 мм и больше. Это рабочая арматура: плиты, фундаменты, стены. Поставляются только картами.
• Лёгкие сетки — 3–10 мм. Распределительная и конструктивная арматура, стяжки, штукатурные и кладочные работы. Рулонными делают только лёгкие сетки с продольными стержнями 3–5 мм.

По применению из них складываются три ходовые группы:

• Кладочная сетка — диаметр 3–5 мм, ячейка 50×50 или 100×100 мм, чёрная или оцинкованная. Армирование кирпичной и блочной кладки через несколько рядов.
• Арматурная сетка — стержень от 3 до 12 мм, ячейка 50×50, 100×100 или 150×150 мм. Стяжки, полы по грунту, плиты.
• Штукатурная сетка — мелкая ячейка от 5×5 до 20×20 мм, держит штукатурный слой на стене.

Отдельно стоит рулонная дорожная сетка из проволоки Вр-I диаметром 5 мм: она описана собственным стандартом и применяется для армирования бетонных покрытий.

Расшифровка Вр-1 и масса: таблица

Проволока лёгких сеток обозначается Вр-1 (или Вр-I): В — проволока, р — периодический профиль, 1 — класс. Профиль у неё не рёбра, как у арматуры, а вмятины, и это меняет расчёт массы.

Дело в том, что вмятины снимают металл, и ГОСТ 6727-80 нормирует фактическую линейную плотность, а она на 6–7 % ниже геометрической, посчитанной по номинальному диаметру:

На квадратный метр сетки это выглядит так:

Значения даны по нормативной плотности Вр-1. Таблицы массы 1 м² в ГОСТ 23279-2012 нет вовсе — стандарт нормирует геометрию и приёмку, а массу оставляет расчёту.

И ещё одно, что стоит знать при сравнении прайсов: диаметров 3,8 и 4,8 мм нет ни в ГОСТ 6727-80, ни в размерном ряду ГОСТ 34028-2016. Это размеры по техническим условиям, и нормативной погонной массы для них не существует — считать их приходится по геометрии.

Как выбрать сварную сетку

• Ячейка — по задаче. Мелкая, 5×5–20×20 мм: отделка и штукатурка. Средняя, 50×50–100×100 мм: кладка и полы. Крупная, от 150×150 мм: фундаменты и дорожное строительство.
• Форма ячейки. Квадратная сетка распределяет нагрузку одинаково в обоих направлениях — для полов и кладки это правильный выбор. Прямоугольная ячейка имеет смысл там, где нагрузка направленная и это заложено в расчёт.
• Диаметр — по нагрузке. 3 мм держит штукатурку и кладочный шов; 4–5 мм работает в стяжке; от 12 мм — рабочая арматура плиты, и это уже другой класс изделия.
• Покрытие. Чёрная сетка достаточна везде, где полотно уходит в бетон или раствор. Оцинкованная нужна на открытых узлах и в кладке фасада, где шов может отсыревать.
• Карта или рулон. Рулон удобнее для больших ровных площадей и дешевле в перевозке, но полотно приходится распрямлять. Карта укладывается сразу и не пружинит — на небольших захватках это быстрее.

На складе сетка идёт картами 2 × 4 м для ячеек от 100×100 и полосами 0,38 / 0,5 / 0,64 × 3 м для кладочной ячейки 50×50, диаметры 3,0–5,0 мм. Есть отдельная позиция сетки из арматуры. Цены за квадратный метр по каждому диаметру — в таблицах выше.

ГОСТ и характеристики сварной сетки

• ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия» — действует с 01.07.2013 взамен ГОСТ 23279-85. Задаёт типы 1–5, геометрию и приёмку.
• ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций» — проволока Вр-1: профиль, механические свойства и нормативная линейная плотность.
• ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций» — только рулонные, «дорожные», из Вр-I Ø 5 мм шириной 2350 мм. Статус документа неоднозначен: карточка казахстанской правовой базы показывает его действующим, часть источников — с ограничением срока.

Классы стали: Вр-1 диаметром 3–5 мм, В500С диаметром 4–5 мм, А500С, А600С и А400 диаметром 10–40 мм для тяжёлых сеток.

Применение сварной сетки

• Армирование стяжек и полов по грунту — самое массовое применение лёгких сеток.
• Кладка — армирование кирпичных и блочных стен через несколько рядов.
• Штукатурные работы — удержание раствора на стене, особенно на стыках разных материалов.
• Плиты, фундаменты, стены — тяжёлые сетки от 12 мм как рабочая арматура.
• Дорожное строительство — рулонные сетки из Вр-I Ø 5 мм в бетонных покрытиях.
• Ограждения и клетки — там, где нужна жёсткость, которой нет у рабицы.

Резка и доставка сварной сетки

Сетку режут болторезом или углошлифовальной машиной по месту — карту подгоняют под захватку прямо на объекте. Резка на нашей базе относится к сортовому и листовому прокату; сетку под неё обычно не отдают.

Доставка бесплатная вне зависимости от объёма заказа и региона — по Астане, области и регионам Казахстана. Карты 2 × 4 м требуют машины с достаточной длиной борта; рулоны компактнее. Возможна отправка железной дорогой. Подробнее — Доставка.

Как заказать сварную сетку

Отгружаем по звонку. Назовите диаметр, ячейку и площадь — количество карт менеджер посчитает сам с учётом нахлёста, а нахлёст на сетке существенный: считать «площадь пола = площадь сетки» неправильно, полотна перекрываются.

Если сетка идёт в расчётную конструкцию, скажите класс арматуры из проекта: между Вр-1 и В500С разница не только в названии. Прямые телефоны менеджеров — в разделе Отдел продаж. Склад: Астана, ул. Тайбурыл 23/1, район ТЭЦ-1.
